Murs GBE avec affichage de la banche extérieure



La présente méthode permet la réalisation d'un mur GBE en affichant la banche extérieure en premier.

Il est essentiel d’adapter cette méthode afin de respecter les recommandations de mise en oeuvre, notamment sécuritaires, des fournisseurs de matériel et de matériaux employés pour la réalisation d’un ouvrage en GBE.





Phase 1 :

  • Positionner la banche extérieure.
  • Mettre en place le ferraillage de la peau extérieure.
  • NB : la tenue du ferraillage de la peau extérieure sera assurée par les méthodes de l'entreprise chargée de la mise en oeuvre du Procédé GBE®.

Phase 2 :

  • Préparer les panneaux d'isolant : étape réalisée en temps masquée.
    • Réaliser des percements au droit des trous de serrage des banches (leur diamètre devant permettre le passage de l'intégralité d'une entretoise GBE au travers).
    • Insertion des connecteurs GBE extérieurs.
    • NB : les connecteurs intérieurs seront positionnés à un moment ultérieur.

Phase 3 :

  • Positionner les panneaux d'isolant avec éléments GBE assemblés.
  • Mettre en place un ferraillage de structure pour le voile intérieur.
  • Astuce : la mise en place de quelques connecteurs intérieurs (voir étape suivante) avant la mise en place des acier et treillis soudés permet d'assurer facilement la tenue de ce ferraillage.

Phase 4 :

  • Mettre en place les connecteurs intérieurs.
  • Insérer les entretoises et embouts assemblés dans les trous prévus à cet effet et dans le sens prévu dans l'Avis Technique.

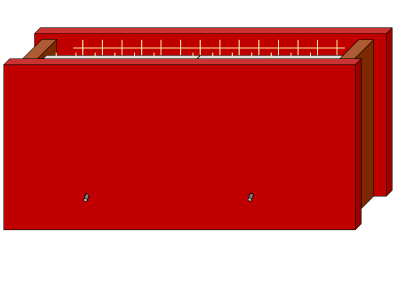

Phase 5 :

  • Positionner la banche intérieure, les trappons et serrer le coffrage conformément aux préconisations du fournisseur.
  • Couler simultanément le béton pour chaque voile (extérieur et intérieur).
  • NB : les éléments complémentaires au parement intérieur tels que les boites d'attente pour reprise des planchers ou les incorporations électriques devront être mis en place sur la banche extérieure avant le positionnement de celle-ci pour fermer le coffrage du mur.

Phase 6 :

  • Décoffrer et retirer les embouts d'entretoises.



Téléchargement

Procédé GBE_Méthodes_Mur GBE avec affichage de la banche extérieure
