Nawis

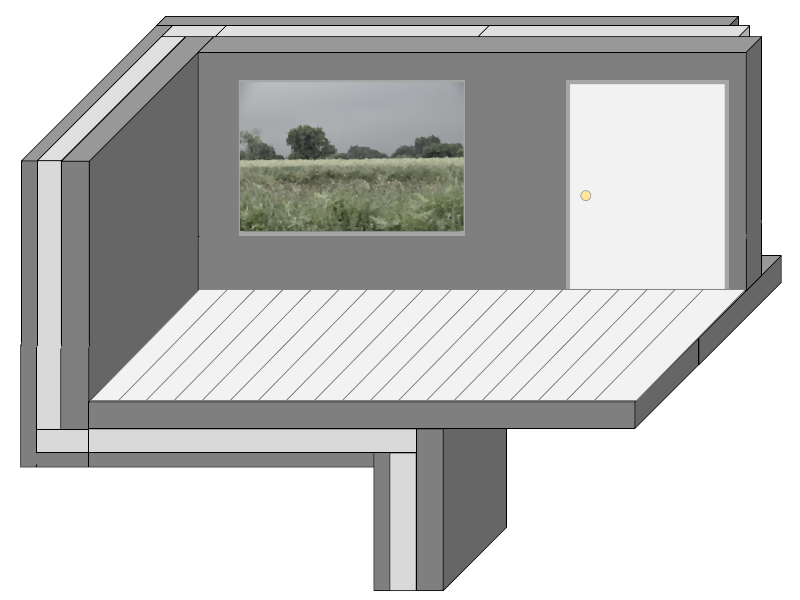

Niniejsza metoda umożliwia wykonanie ściany GBE i wylewki betonowej na izolowanych nawisach.

W celu ułatwienia zrozumienia metody przedstawionej w niniejszym dokumencie, wstawianie rozpórek GBE (stosowanych w szalunkach z wykorzystaniem prętów zaciskowych) oraz zespołów łączników zewnętrznych/wewnętrznych zostało celowo wyłączone ze schematów objaśniających.

Konieczne jest dostosowanie tej metody w celu przestrzegania zaleceń wykonawczych, zwłaszcza dotyczących bezpieczeństwa, dostawców sprzętu i materiałów wykorzystywanych do budowy konstrukcji GBE.



Etap 1 :



Należy upewnić się, że dolna wylewka nawisu nie spoczywa na okładzinie zewnętrznej (lewa strona poniższego rysunku).

Płyta wewnętrzna będzie spoczywać na konstrukcyjnej ścianie wewnętrznej (po prawej stronie na ilustracji).



Etap 2 :



Ustawić obudowy płyt i platformy robocze, aby zapewnić bezpieczeństwo pracowników.

Ustawić szalunki wewnętrzne (lub zewnętrzne) do budowy ściany wspornikowej GBE.




Etap 3 :



Przygotować okładzinę GBE zgodnie z Procedurą operacyjną.

Przewidzieć nawrót płyty izolacyjnej w dolnej części deskowania, łącząc ją z górną płytą za pomocą zewnętrznych łączników GBE (trzpienie).

Wskazówka: użyć pręta magnetycznego u podstawy ściany, aby wykonać połączenie, które będzie działać jak kropla wody.

Zamknąć i dokręć szalunek zgodnie z zaleceniami dostawcy.

Wylać beton jednocześnie dla każdego lica (wewnętrznego i zewnętrznego).




Etap 4 :



Rozbiórka ściany wspornikowej GBE. Wewnętrzna okładzina jest podobna do belki.

Umieścić metalowe kratownice w celu wykonania dolnej płyty wspornikowej.

Umieścić elementy w kształcie odwróconej litery U, które zapewnią połączenie pomiędzy spodnią wylewką wspornikową a górną płytą konstrukcyjną.




Etap 5 :



Wylać i usunąć szalunek ze wspornikowej płyty podstropowej (o wysokości ok. 10 cm).




Etap 6 :



Umieścić płyty izolacyjne przez odwrócone uchwyty w kształcie litery U.

Włożyć i zamocować metalowe pręty w kształcie odwróconej litery U.

Umieścić siatkę drucianą na górze przyszłej płyty wewnętrznej.




Etap 7 :



Wylać płytę konstrukcyjną wspornikową i płytę wewnętrzną.

Rozbiórka.




Etap 8 :



Usunąć obudowy i platformy robocze.




Następne etapy :
