1. Bezpieczeństwo demontażu deskowania:
W celu zapewnienia stabilności w fazie budowy, oprócz innych przepisów konstrukcyjnych, podaje się następujące zalecenia:
Rozebranie szalunku, gdy beton jest młody (wytrzymałość betonu na ściskanie jest większa niż 1,5 MPa).
Wczesną wytrzymałość i stabilność ścianki zewnętrznej zapewnia zastosowanie łączników z tworzywa sztucznego, które umożliwiają.
- Ograniczenie smukłości ściany zewnętrznej do wartości niższych niż tradycyjne. Rozmieszczenie łączników plastycznych w minimalnej ilości 1 na m2 powoduje, że wysokość wyboczenia zewnętrznego środnika wynosi 1m. Dla grubości 8 cm smukłość wynosi wtedy 13, czyli jest niższa od smukłości ściany tradycyjnej.
- Aby zapewnić przymocowanie ścianki zewnętrznej do ściany wewnętrznej i tym samym oprzeć się siłom z płaszczyzny, przed skutecznym połączeniem należy zastosować trzpienie ze stali nierdzewnej. W załączniku XX przedstawiono weryfikację, że odporność na siły wiatru jest zapewniona po usunięciu formy, jeśli wytrzymałość betonu na ściskanie jest większa niż 1,5 MPa.
Łączniki z tworzywa sztucznego odgrywają więc istotną rolę w zakresie stabilności ścianki zewnętrznej w pierwszych latach oraz w zakresie bezpieczeństwa pracowników.
- Montaż przejść bezpieczeństwa:
Beton musi zapewnić projektową wytrzymałość na ściskanie 13MPa w momencie montażu przejść na wyższych kondygnacjach;
Równoważnik jednego oczka ST25C (tj. 2,57 cm²/m na kierunek) musi być umieszczony przy średnim włóknie ścianki zewnętrznej; w przypadku obciążenia podporowego rozpór przejść na placu budowy wynoszącego 5 kN/m, współczynnika pustki (otworów) 50% oraz wysokości mniejszej lub równej 180 cm pomiędzy rozporami bezpośrednio pod i nad prętami nośnymi przejścia. W załączniku znajduje się uzasadnienie, w którym szczegółowo opisano sposób oceny obciążeń terenu (masy przejść), a następnie ich zastosowania do ścianek.
Stabilność ścianki zewnętrznej jest zapewniona w fazie tymczasowej przez sztywne połączenie utworzone przez plastikowe rozpórki.

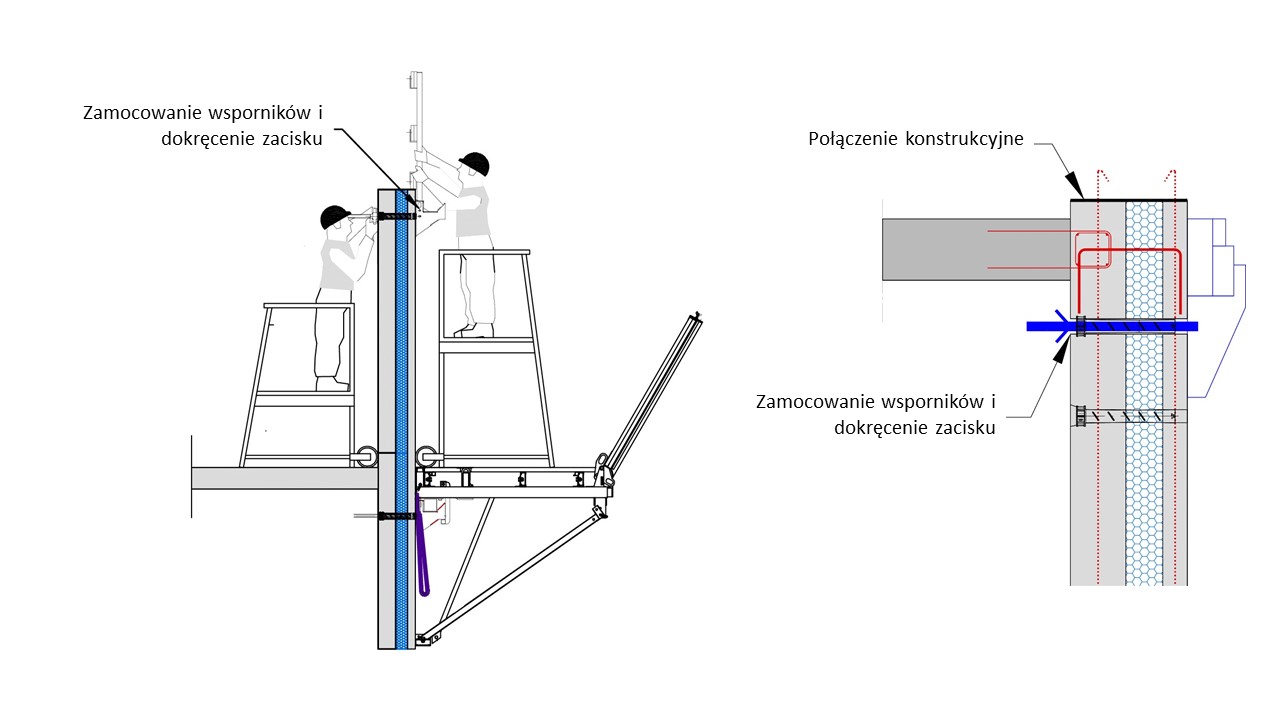

- Montaż rozpórki podczas szalowania ściany szczytowej poziomu 1.

- Po usunięciu deskowania z poziomu 1, haki podtrzymujące pomost umieszcza się w rezerwie u zwieńczenia ściany.

- Wykonanie wylewki na poziomie 2
- Zawiesie platformy szczytowej.


- Ponowny montaż platformy. Ponowny montaż haków podporowych. Zawieszenie liny haków podporowych na platformie.

- Ponowne umieszczenie platformy na hakach nośnych na wyższej kondygnacji.

- Deskowanie ściany szczytowej. Zabetonowanie i wznowienie cyklu na górnym poziomie.

Uwagi: Zawsze należy się odnosić do specyfikacji producentów przejść i płyt. Wyznaczyć osobę odpowiedzialną za manewrowanie, która będzie wydawać polecenia operatorowi dźwigu.
2. Usuwanie płyt
- Ustawić bloki stabilizujące dla następnego zestawu płyt.
- Poluzować listwy końcowe płyt.
- Poluzować pręty mocujące.
- Poluzować płyty, jeśli jest to wymagane przez urządzenia podnoszące.
- Poluzować podpory znajdujące się u podstawy płyt.
- Pierwszym zestawem płyt zdejmowanym z deskowania jest ten, który został zamknięty jako ostatni.
- Gdy zespół deskowań jest ustabilizowany naprzeciw siebie za pomocą podpór ślizgowych, deskowanie jest zdejmowane i przesuwane za pomocą zawiesi o 2 równych splotach (maksymalny udźwig:3T na splot).
- Gdy pociąg paneli jest ustabilizowany twarzą w twarz przez samostabilizator, szalunek jest usuwany i przesuwany za pomocą belki rozpierającej."
- Najpierw usunąć jedną płytę zewnętrzną, a następnie zabezpieczyć ją przed usunięciem następnej.



- Upewnić się, że ściana jest całkowicie odłączona od płyt:
- W przypadku płyt metalowych usunąć pręty i magnesy
- W przypadku płyt drewnianych, usunąć narożniki i mocowania mechaniczne (gwoździe, śruby, itp.)
- Przed całkowitym rozebraniem upewnić się, że ściana betonowa jest w pełni ustabilizowana.
- Rozbiórka atrap i rezerw.
Uwagi: Przed całkowitym rozebraniem należy zawsze ustabilizować ścianę.
3. Zachowanie pod wpływem obciążeń konstrukcyjnych
Ściana zbudowana z wykorzystaniem Systemu GBE modelowana jest jako belka o wymiarach 1000 x 80 mm², podparta w stopie i na poziomie rozpór z tworzywa sztucznego.
Badane są dwie konfiguracje w celu określenia maksymalnego momentu wytwarzanego przez podporę kładek z konsolą w fazie budowy:
- Przypadek A - przejście z konsolą wsparte na rozpórce na poziomie prętów zaciskowych
- Przypadek B - przejście z konsolą wsparte na rozpórce umieszczonej z przodu
Wolne przęsło jest nieco większe w przypadku B (1,8 m).
Obliczenia przeprowadzamy dla betonu o wytrzymałości projektowej 7-dniowej Fcd = 13,3 MPa, (do Fck = 20 MPa należy zastosować współczynnik bezpieczeństwa 1,5, aby uzyskać wytrzymałość projektową).
Podporę ściany traktujemy jako punkt sztywny w przypadku DRC, staje się ona kulą i gniazdem od R 1.Dodatkowo siła pozioma 5 kN działająca na ściankę jest podwajana, aby uwzględnić nieciągłą strefę podparcia ścianki (np. otwarcie okna). W tym opracowaniu wynosi ona zatem 10 kN.


Rys. 1: Konfiguracje obliczeniowe ścianki zewnętrznej w fazie budowy.
Dane obliczeniowe dotyczące obniżenia obciążenia przejść na placu budowy pochodzą z dokumentacji technicznej PTE SATECO 2 (patrz Rys. 2 poniżej).
Maksymalna siła przyłożona do rozpór z tworzywa sztucznego w fazie tymczasowej wynosi około 12,3 kN (patrz Rys. 3). Maksymalna nośność uzyskana podczas badań mechanicznych przeprowadzonych na rozpórkach wynosi Nmax = 32 kN (patrz § 3.1 sprawozdania z badań mechanicznych GBE System), czyli wartość nośności obliczeniowej NRd = Nmax / 1,5 = 21 kN niższa od siły naprężającej.

Rys. 2: Obniżenie obciążenia pomostu roboczego / Ryc. 3: Reakcje Rx w ściance zewnętrznej w fazie budowy
4. Wykończenie otworów w płytach
- Zdjąć zaślepki (Fig. B - pomarańczowe) tulei dystansowych, z wyjątkiem miejsc, w których rozpórki są przeznaczone na przejścia bezpieczeństwa.
- Zabezpieczyć ścianę z Bidimu przez zamontowaniem przejść.


- Wypełnić otwory pozostawione przez tuleje za pomocą:
- Izolacją z pianki poliuretanowej w celu zapewnienia ciągłości izolacji
- Bariery betonowej, na ściance zewnętrznej. Różni się w zależności od koloru ściany.
- Na ściankę zewnętrzną klejone korki betonowe wykonane w określonych formach w zależności od koloru betonu
- Zaprawa lub bariera betonowa na ściankę wewnętrzną.
- Przejść do następnego cyklu.
- Oczyścić i naoliwić powierzchnie czołowe deskowań.


Uwagi: Wstrzymanie prac w przypadku silnych wiatrów
